↗扫描电子显微镜
扫描电子显微镜通过电子束与样品相互作用产生的信号观察表面形貌及成分衬度，适合颗粒、断口、截面与表面异常的定位。样品导电性、真空适应性和制样痕迹会影响图像解释；如需元素分析还应确认 EDS 配置。普通形貌观察能力不能直接等同于先进芯片的专用缺陷计量。
相关名称与检索词 扫描电镜 · SEM · 形貌分析 · 截面观察 · EDS配置
选型时要逐项确认
| 选型维度 | 为什么影响结果 | 需要提供的信息 |
|---|---|---|
| 缺陷尺度与信号 | 二次电子、背散射电子与 EDS 提供的信息不同。 | 最小需分辨的特征多大，需要形貌、衬度还是元素分布？ |
| 导电性与真空 | 充电、挥发和束流损伤会限制可用条件。 | 样品是否绝缘、含液体、空气敏感或容易受束流影响？ |
| 制样和定位 | 切割、抛光与镀膜可能引入假象或覆盖目标区域。 | 需看原始表面还是指定截面，是否必须保留器件？ |
方法的适用边界
- 低真空可缓解部分充电问题，但不意味着所有样品无需制备。
- 局部图像不能未经抽样设计就代表整批材料。
重点行业中的相关任务

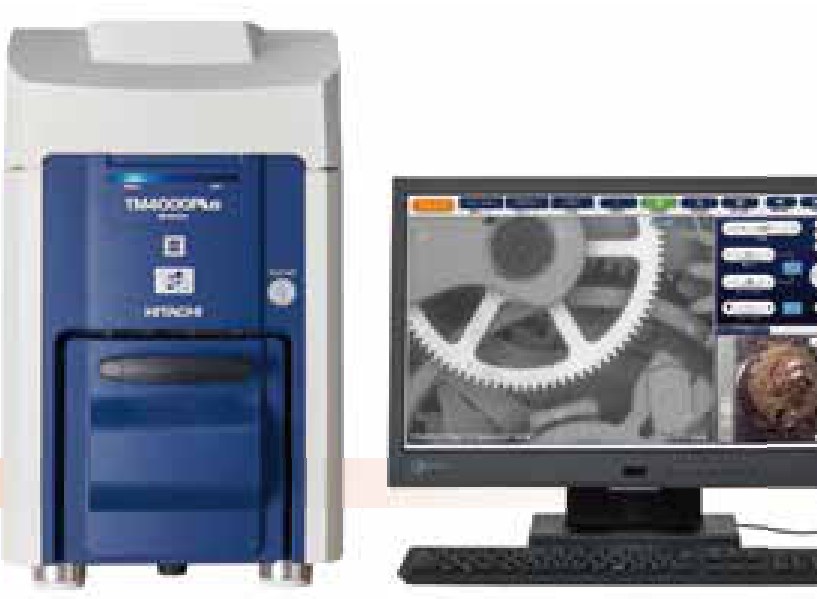

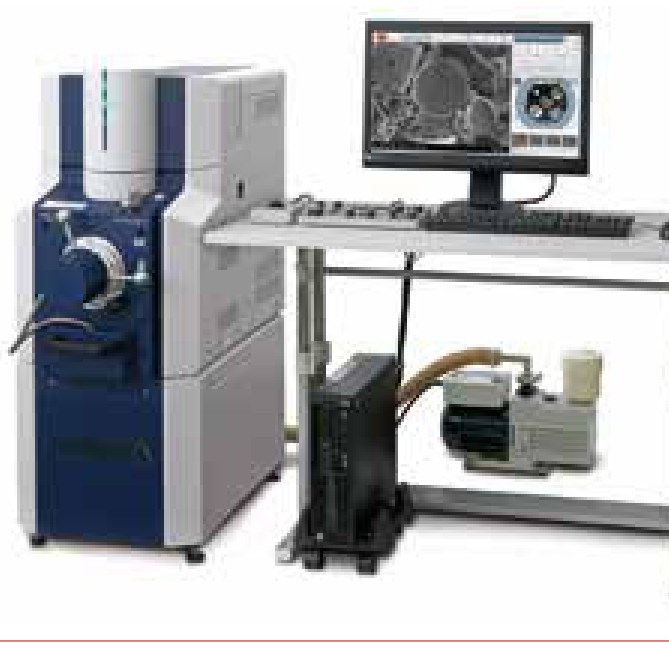

品牌与型号资料
常见问题
SEM 自带元素分析吗？
不能默认。EDS 是需要核对的分析配置，还需确认探测器、软件、空间尺度和样品条件；形貌图像本身不是元素定量报告。
现有台式或常规 SEM 能看所有半导体缺陷吗？
不能。纳米界面、埋藏结构或先进制程任务可能需要 FE-SEM、定点 FIB 制样、TEM/STEM 或专用计量系统，当前目录并未覆盖全部设备。
