检测项目和设备清单

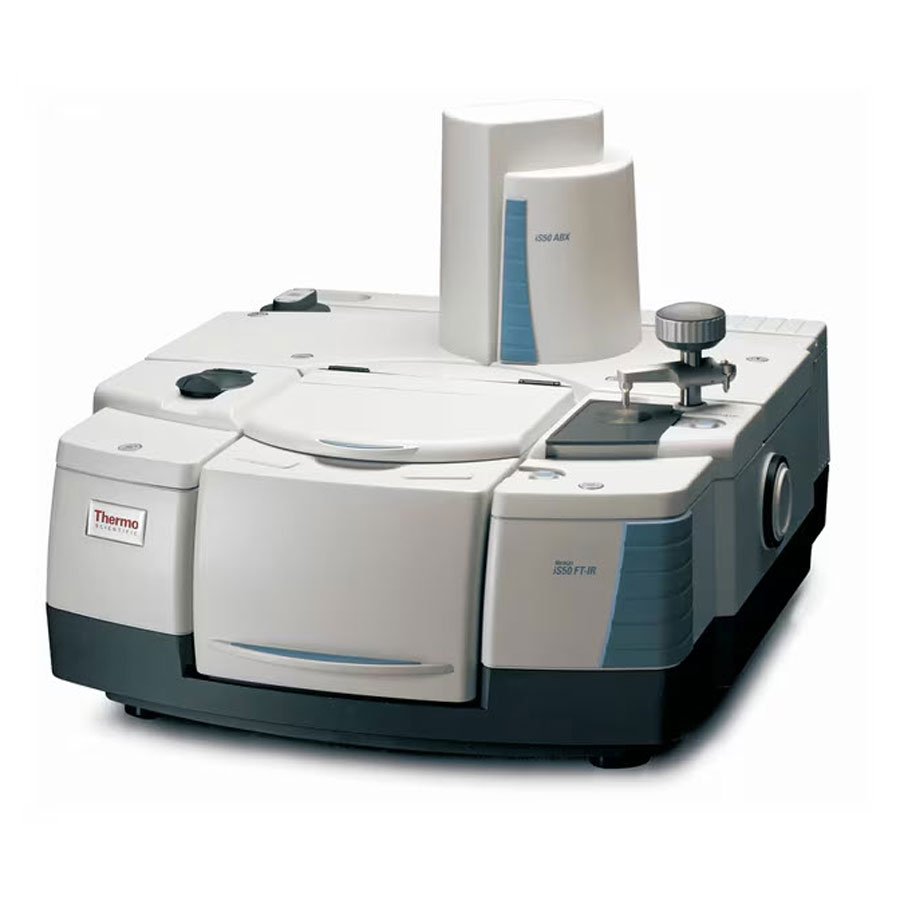

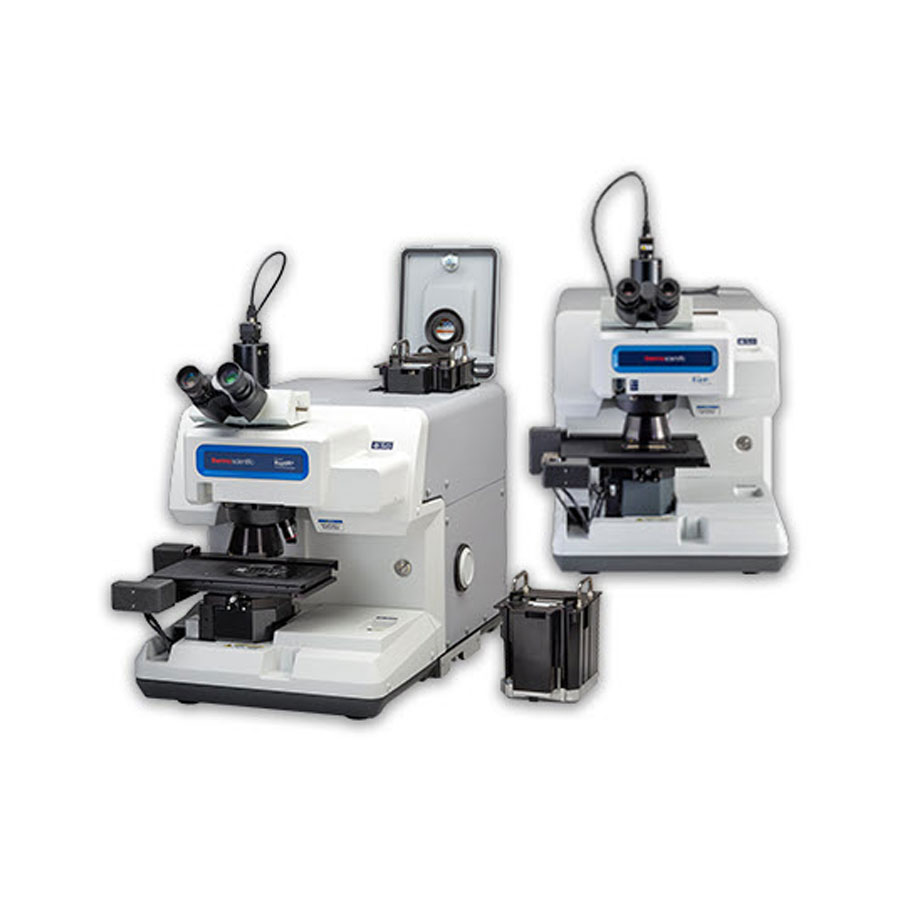

| 检测项目 | 设备类别 | 型号资料 |
|---|---|---|
| 镀层厚度与组成 | XRF 镀层测厚 ↗ | X-Strata920 · FT110A |
| 相变、失重与热物性 | 热分析与导热 ↗ | DSC 300 Caliris · LFA 467 HyperFlash |
| 表面硬度与摩擦 | 表面力学与摩擦磨损 ↗ | NHT3 · NST3 |
| 颗粒及截面形貌 | 扫描电子显微镜 ↗ | TM4000 II / TM4000Plus II · FlexSEM 1000 II |
| 黏度、剪切与结构恢复 | 粘度、密度与流变 ↗ | ViscoQC 300 · MCR 302e |
| 傅里叶变换红外 FTIR | 傅里叶变换红外 FTIR ↗ | Nicolet Summit · Nicolet Apex |
| 显微红外与红外成像 | 显微红外与红外成像 ↗ | Nicolet iN10 · Nicolet RaptIR+ |
相关检测标准
国家标准
- GB/T 42919.4-2023 · 塑料导热系数和热扩散系数的测定（激光闪光法） ↗仅针对适用的塑料样品和激光闪光方法。
国际标准
- ISO 11357-1:2023 · 塑料差示扫描量热法（DSC）通则 ↗适用塑料或聚合物体系，不是全部电池材料的通用标准。
按材料与工艺环节深入
检测任务、方法与边界
| 要解决的问题 | 相关检测方法 | 必须核对的边界 |
|---|---|---|
| 金属表面镀层 | XRF 测厚 | 不能替代可焊性或附着性判定 |
| 固化与热转变 | DSC | 结果需结合热历史及具体方法 |
| 膨胀与模量变化 | TMA/DMA | 试样方向和装夹影响可比性 |
| 局部裂纹与界面 | SEM、必要时补充 FIB/TEM | 制样假象与目标尺度需核实 |
检测流程和关键条件

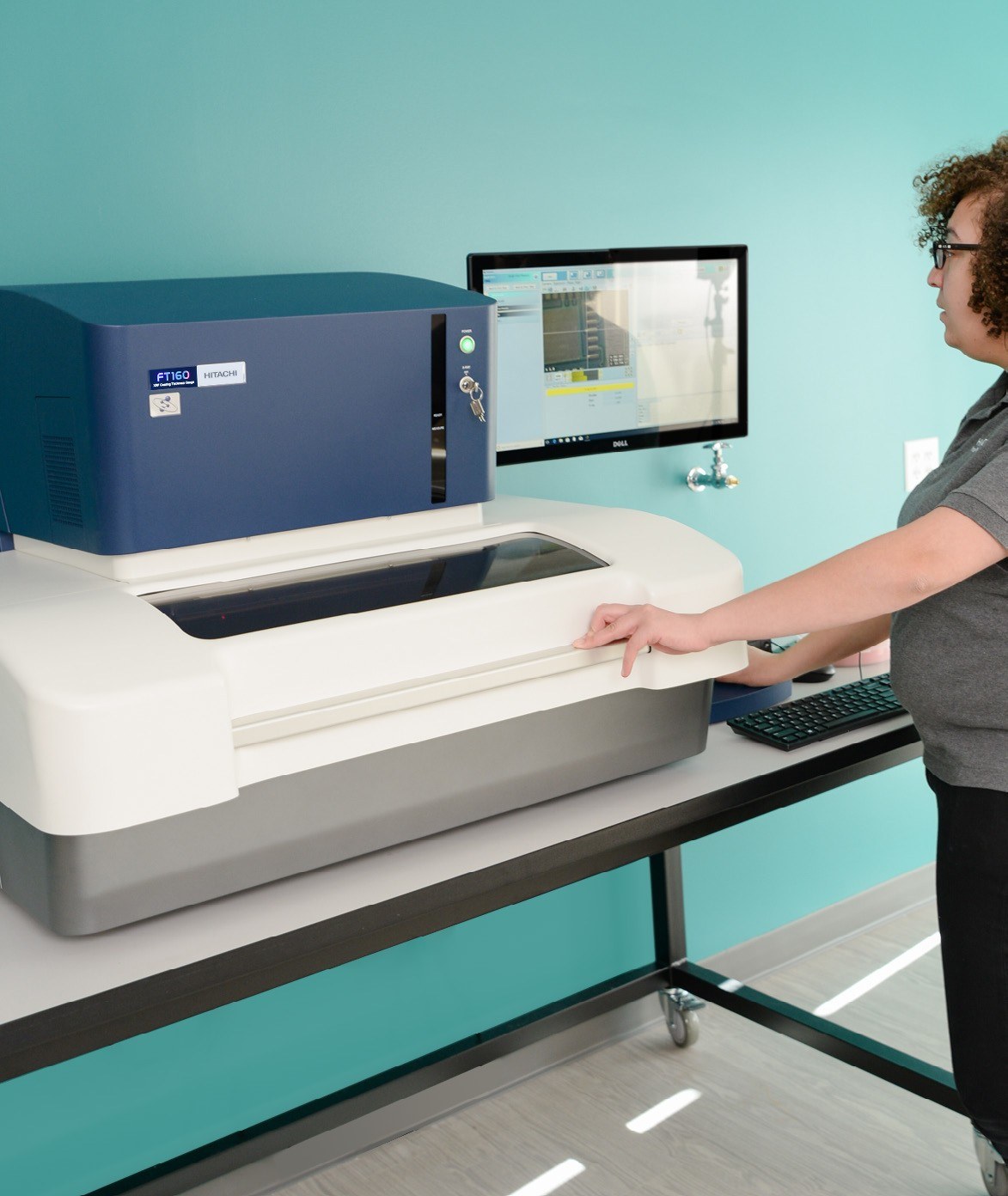

核对金属表面

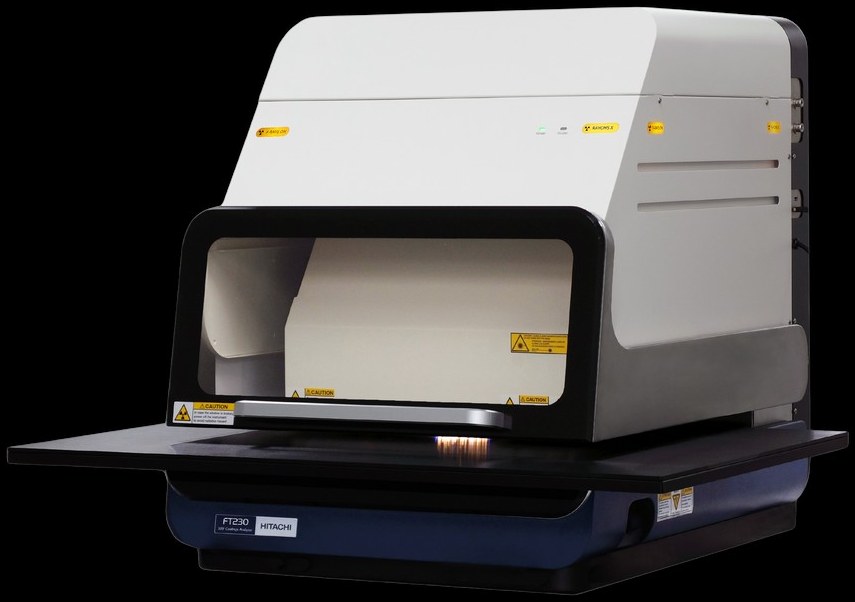

在连接器、引线框架等场景，先明确基材与镀层顺序，再用 FT230 或其他已收录 XRF 资料核对测点、工件高度及校准方法。关键接触位置应单独定义，不能只用大面积平均结果代表细小结构。
检查树脂与胶体状态

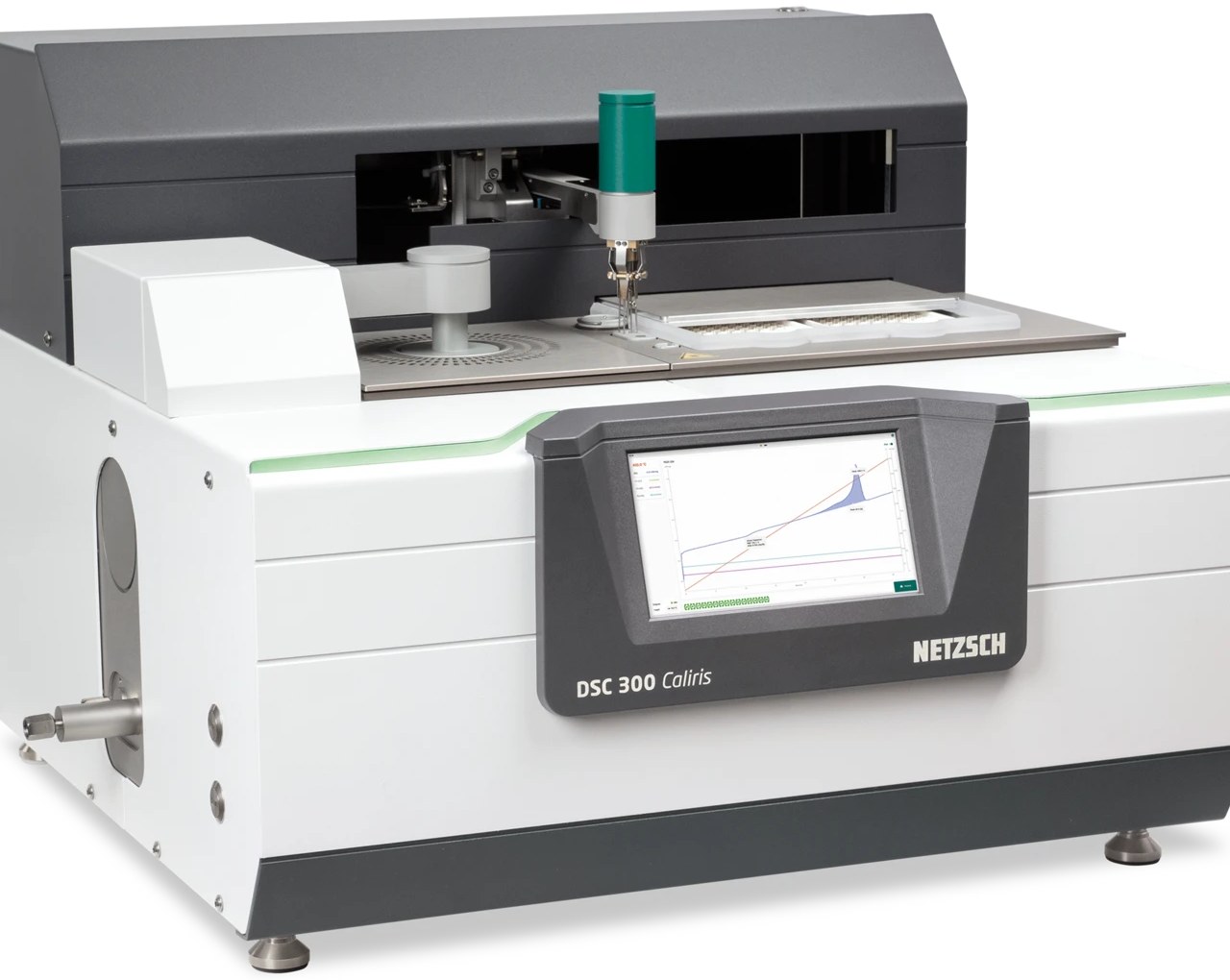

对有明确方法的树脂体系，可从 DSC300 Caliris 等资料核对固化相关热效应或玻璃化任务；流变仪资料用于评估点胶与填充相关行为。相同配方也需控制储存时间、混合和热历史，才能比较批次。
评估热机械匹配

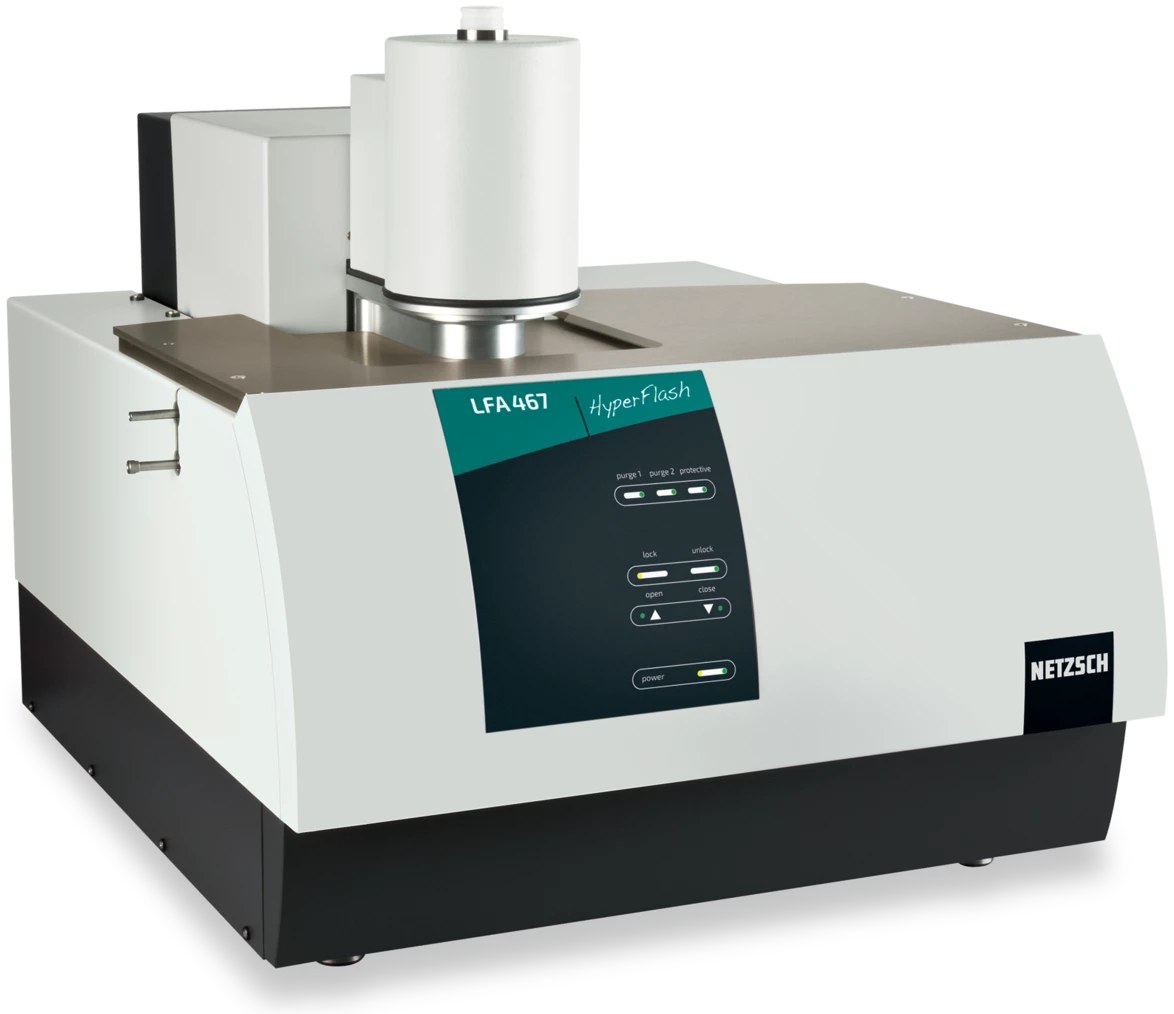

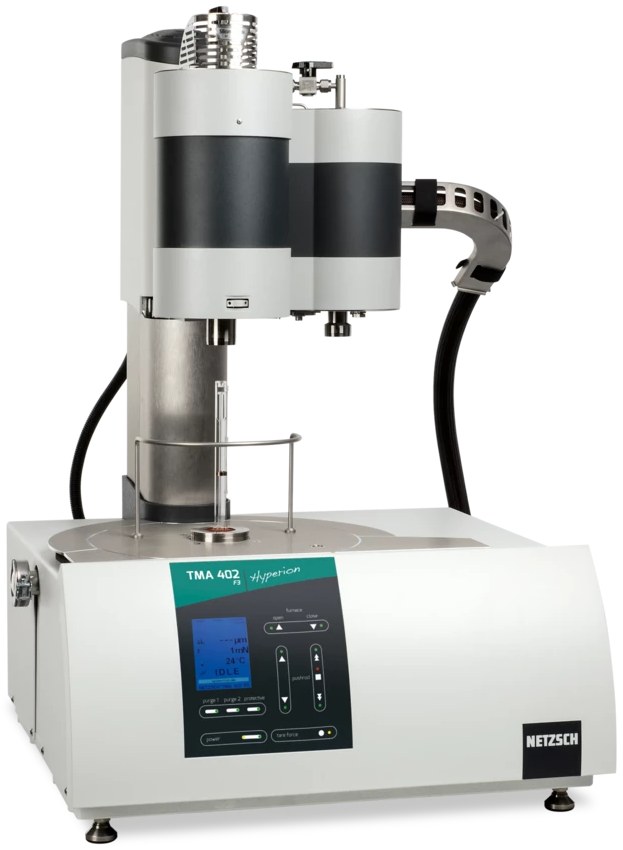

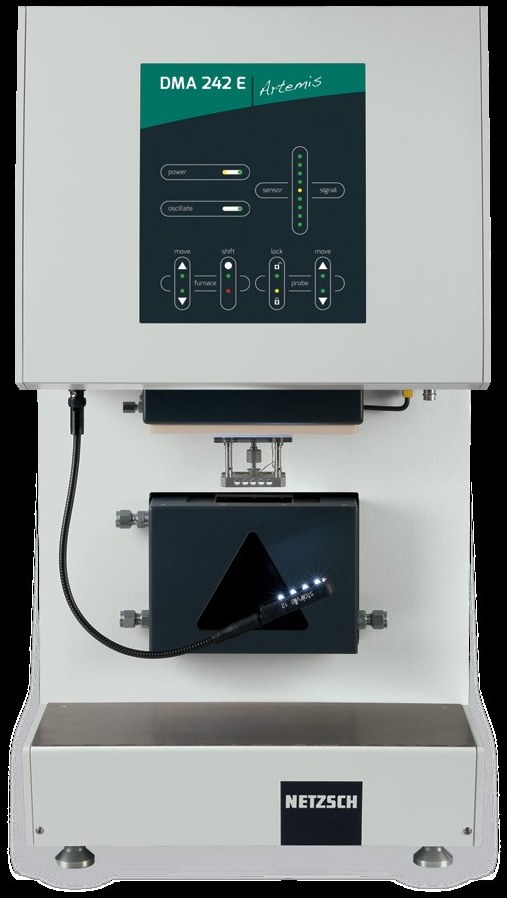

用 TMA、DMA 资料分别核对尺寸变化和温度相关模量，保留方向、装夹与载荷信息。导热材料可核对 LFA 及密度、比热等输入，不能把材料块体的结果直接认作完整封装的热阻。
关联截面与失效
对于裂纹或界面异常，以适配制样和 SEM 观察建立局部证据；NHT3、NST3 或 TRB3 仅在具体接触或膜层任务适用时核对。埋藏缺陷、纳米界面或电学失效可能需要额外定位与制样技术，现有设备不构成完整封装可靠性系统。
选型前准备的信息
- 列出引线框架、焊接表面、胶黏剂或封装树脂任务
- 提供层结构、固化历史和实际温度工况
- 区分材料指标与封装整件的验收项目
设备与配套采购条目
| 仪器类型 | 配置表需单列的内容 |
|---|---|
| XRF 镀层测厚 | 写明基材、层序、厚度区间、测点尺寸和校准样片，核对测厚配置与样品定位。 |
| 热分析与导热 | 先区分 DSC、TG/STA、TMA、DMA 或导热任务，再分别列出温区、气氛、夹具、坩埚和校准材料。 |
| 表面力学与摩擦磨损 | 区分硬度、划痕、摩擦或其他表面任务，按载荷、夹具和实际样品尺寸列项。 |
| 扫描电子显微镜 | 电子源、探测器、样品台、制样设备分别核对；EDS 等分析附件及软件许可独立列项。 |
| 粘度、密度与流变 | 测量几何、温控、样品量、清洗方式与软件分别核对，报价中保留浆料或液体的实际条件。 |
| 傅里叶变换红外 FTIR | 主机、ATR/透射等采样附件、谱库与分析软件分开列项，用代表样确认适配性。 |
| 显微红外与红外成像 | 核对显微取样、定位、探测器与成像配置，注明异物尺寸、基底和需要保留的样品状态。 |
关联检测方法
关联的检测设备
常见问题
测得树脂玻璃化温度，就能判定封装可靠性吗？
不能。还需考虑固化程度、热膨胀、模量、界面以及器件实际工况，材料指标必须与规定的可靠性验证结合。
表面纳米压痕能直接得到封装界面的结合强度吗？
不能直接等同。压痕、划痕及界面强度测试的加载方式和结果定义不同，应按失效问题选择方法。
