铸铁成分与石墨组织分析

灰铸铁、球墨铸铁、蠕墨铸铁、白口铸铁及其他合金铸铁不能仅按“铁基材料”套用钢样流程。石墨析出会改变局部碳的分布和火花分析行为，炉前直读常需按方法制备适当的白口试样；用于观察球化、蠕化、石墨形态及基体组织的样品则应保留实际铸件状态。燃烧法得到的总碳与游离石墨碳不是同一个报告项目，不能拿总碳数值替代石墨形态。选型应同时确认取样器、冷却条件、铸铁程序、碳硫复核以及金相制样能力，建立成分与组织两条独立证据链。

高测仪器 · 应用选型资料内容更新：2026-09-26

检测项目和设备清单

检测项目	设备类别	型号资料
固体合金元素组成	火花直读光谱仪 ↗	Q4 TASMAN · Labspark 750
碳硫、氧氮氢含量	碳硫、氧氮氢与扩散氢 ↗	CS844 · ONH836
颗粒及截面形貌	扫描电子显微镜 ↗	TM4000 II / TM4000Plus II · FlexSEM 1000 II

检测任务、方法与边界

要解决的问题	相关检测方法	必须核对的边界
炉前 C、Si 与残余元素	白口成分样与铸铁火花 OES 程序	不得把灰口样碳结果直接套入白口方法
总碳、总硫	代表性取样后的燃烧法 CS	不自动区分游离碳和化合碳
石墨形态与球化评价	保留原组织的金相与图像分析	白口化成分样不适合还原铸件石墨状态
夹杂、孔洞与异常断口	SEM；按需配置 EDS	先排除石墨脱落等制样伪影
游离石墨碳	专门分离与定量方法	当前常规 CS 页面不能视为已包含该方法

检测流程和关键条件

分开制备成分样与组织样
炉前成分控制先确认取样与冷却能否形成方法要求的白口组织，记录样品厚度、取样时间和处理阶段。真实铸件的石墨状态需另取有位置记录的截面，不应把重熔或白口化后的样品用于判定原铸件球化质量。供应方应说明不合格取样、气孔及灰口区域的识别和复测规则。
验证铸铁专用直读程序
Q4 TASMAN 和 Labspark 750T 是待核对的目录候选，不因名称含炉前或铁基就认定覆盖全部铸铁。验证清单应包含 C、Si 及工艺要求的其他元素、实际浓度区间和同类标样，并比较不同取样批次的重复性。灰口样直接激发得到的碳结果不能未经验证便与白口校准等同使用。
明确碳硫结果的定义

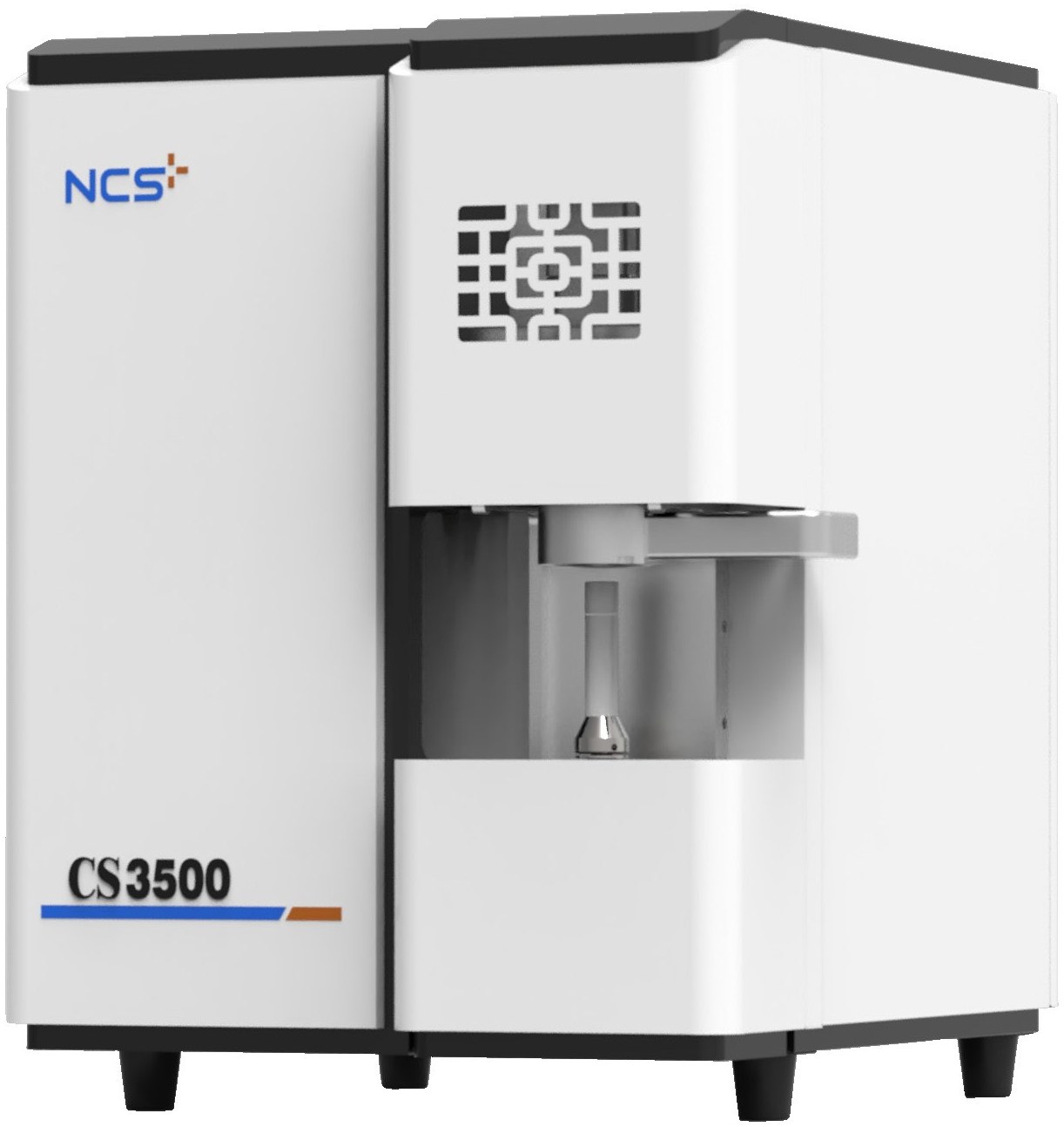

CS844 或 CS3500 可作为总碳、总硫的燃烧法候选入口，需确认取屑代表性、助熔条件及空白贡献。若任务是区分游离石墨碳与化合碳，还需另行建立分离或其他经过验证的方法，不能把一次常规总碳结果自动拆分。炉前碳当量的计算也应标明采用的表达式和实际输入项目。
保留石墨并评价组织
金相制样需避免石墨脱落、基体涂抹和磨抛形成的假孔洞，在原始组织截面上观察石墨形态与分布，再按规定流程检查基体。TM4000 Plus 或 SU3900 可补充局部形貌，常规金相显微镜、图像统计及判级规则仍需单独配置；局部 EDS 不应被当成游离碳总量分析。

选型前准备的信息

说明灰铁、球铁、蠕铁、白口或合金铸铁及处理环节
分别提供炉前成分样与保留真实组织的铸件截面
区分总碳、游离碳、残余元素和石墨形态的报告要求

设备与配套采购条目

仪器类型	配置表需单列的内容
火花直读光谱仪	区分金属基体程序、目标元素范围、标样与制样设备，将氩气条件和激发样品尺寸写入需求。
碳硫、氧氮氢与扩散氢	碳硫、氧氮氢与扩散氢分开列项，注明提取定义、气源、坩埚、助熔剂及代表性样品。
扫描电子显微镜	电子源、探测器、样品台、制样设备分别核对；EDS 等分析附件及软件许可独立列项。
