检测项目和设备清单
| 检测项目 | 设备类别 | 型号资料 |
|---|---|---|
| 固体合金元素组成 | 火花直读光谱仪 ↗ | Q4 TASMAN · Labspark 750 |
| 碳硫、氧氮氢含量 | 碳硫、氧氮氢与扩散氢 ↗ | CS844 · ONH836 |
| 颗粒及截面形貌 | 扫描电子显微镜 ↗ | TM4000 II / TM4000Plus II · FlexSEM 1000 II |
| 物相与晶体结构 | X 射线衍射 XRD ↗ | D6 PHASER · D8 ADVANCE |
| 相变、失重与热物性 | 热分析与导热 ↗ | DSC 300 Caliris · LFA 467 HyperFlash |
相关检测标准
国际标准
- ASTM E1019-24 · 钢、铁、镍及钴合金中碳硫氮氧的测定 ↗不包含氢，也不适用于所有金属基体。
按材料与工艺环节深入
碳钢、结构钢与合金钢分析
连接炉前成分、碳硫复核、洁净度与表面状态
查看检测路径 ↗铸铁成分与石墨组织分析
白口成分样、总碳和原始石墨组织分别取证
查看检测路径 ↗不锈钢牌号与关键元素复验
区分 Cr、Ni、Mo 牌号依据与碳氮等控制要求
查看检测路径 ↗工具钢与高速钢分析
将高合金成分、碳化物与热处理状态相互核对
查看检测路径 ↗电工钢成分、组织与磁性能检测路径
硅钢元素分析与磁损测量各自承担不同结论
查看检测路径 ↗铝及铝合金成分、氢与夹杂分析
轻元素、熔炼氢和局部缺陷分别验证
查看检测路径 ↗镁及镁合金成分与缺陷分析
镁基校准、低含量杂质和表面氧化各有检测边界
查看检测路径 ↗铜及铜合金成分、氧与夹杂分析
铜基校准、氧含量与导电性能分别建立证据
查看检测路径 ↗钛及钛合金成分与间隙元素分析
把氧氮氢、碳、合金元素和相组成分别测清
查看检测路径 ↗锌、锡、铅及低熔点合金分析
成分、焊料熔融行为与镀层结构分开判断
查看检测路径 ↗贵金属成分、镀层与本体代表性分析
区分表面读数、层结构与整件贵金属含量
查看检测路径 ↗难熔金属与其合金分析
围绕氧氮碳、烧结状态与晶相建立方法
查看检测路径 ↗高纯金属杂质与纯度评价
按杂质清单、空白和报告边界组织超痕量分析
查看检测路径 ↗非晶与纳米晶合金表征
以衍射、晶化热效应和显微证据核对结构状态
查看检测路径 ↗镍基、钴基高温合金分析
从多元素成分和气体杂质，衔接析出相、氧化与服役验证
查看检测路径 ↗高熵与多主元合金分析
先验证复杂基体成分，再连接物相、偏析与性能
查看检测路径 ↗金属间化合物与形状记忆合金
区分相变热效应、结构变化与真实功能循环
查看检测路径 ↗稀土金属与永磁材料分析
把杂质、物相与组织分析，同磁性能测试分别建立
查看检测路径 ↗金属基复合材料与增强相界面
区分基体、增强相、孔隙和界面，再比较整体性能
查看检测路径 ↗熔炼、铸造与冶金过程控制
以代表性炉前取样连接成分、气体和铸件缺陷
查看检测路径 ↗金属粉末、粉末冶金与增材制造
连接新粉、回用粉和成形件的成分、形貌与孔隙证据
查看检测路径 ↗热处理、表面改性与涂层质量
把相组成、层结构、局部力学与服役表面分开测量
查看检测路径 ↗废旧金属回收、分选与再生原料
把现场筛查、批次取样和关键元素复验串联起来
查看检测路径 ↗金属失效分析与质量异常排查
围绕假设组织成分、断口、物相和工况证据
查看检测路径 ↗金属碳硫与氧氮氢分析
按元素、提取过程和含量范围分别配置
查看检测路径 ↗合金火花直读光谱选型
从基体程序和制样质量，走到炉前与成品判定
查看检测路径 ↗金属显微形貌与物相分析
将 SEM 局部信息与 XRD 结构信息放回材料问题
查看检测路径 ↗检测任务、方法与边界
| 要解决的问题 | 相关检测方法 | 必须核对的边界 |
|---|---|---|
| 母材与焊材成分 | 适配 OES / CS | 取样或激发区域不能混淆母材和焊缝 |
| 熔敷金属扩散氢 | 适配 HD-6 与规定方法 | 与总氢的样品流程和结果定义不同 |
| 总氧氮氢 | 适配 ONH | 不能直接替代扩散氢 |
| 孔洞、裂纹及界面层 | SEM / EDS 与必要的相分析 | 制样假象与局部分辨边界需核对 |
| 钎料热过程 | 适配 DSC / STA | 热峰不等于完整润湿和接头性能 |
| 接头验收 | 工艺、力学与规定无损试验 | 需补充目录外的专项系统 |
检测流程和关键条件
建立接头各区域的样品图
将母材、填充材料、熔敷金属、热影响区和钎焊界面按位置记录，并保存工艺与热处理信息。取样可能跨越不同区域，应先确认试份代表什么；对窄焊缝或薄钎缝，也要检查 OES 激发面积是否能够对应目标而不混入其他材料。
分清扩散氢与总氢

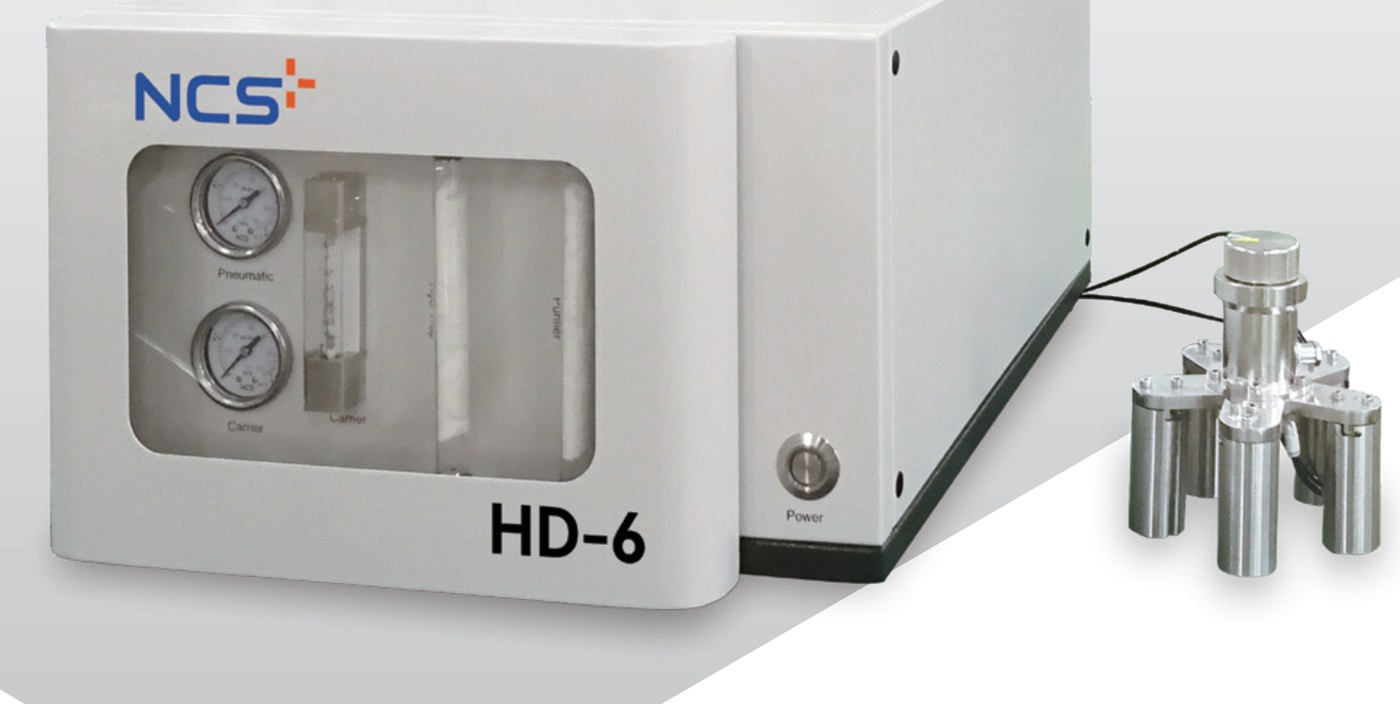

HD-6 用作熔敷金属扩散氢方向的资料入口，ONH836 或其他适配熔融方法用于相应总量任务。两者的样品制备、转移、时间、提取条件和结果表达须按指定方法确认，不采用未经验证的换算，也不把氢数值单独当作裂纹根因。
观察缺陷和反应界面
SEM 截面或断口观察用于定位孔洞、裂纹与界面结构，EDS 配置另行确认。应控制切割、抛光与边缘保留，避免把制样拉开或涂抹当作真实缺陷；钎焊反应层如过细或相近，需要适配 XRD 或目录外高分辨方法补充。
结合热过程和接头验证
对处于实际配置温区内的钎料熔融任务可讨论 DSC 300 Caliris；高温钎料应另核对高温 DSC 或 STA 的温区、坩埚与气氛，不能由目录候选推定全部适用。热曲线也不自动代表接头润湿与服役表现。最终将成分、氢和显微证据与工艺评定、力学试验及必要的无损检测连接，目录现有设备不构成完整焊接验收系统。
选型前准备的信息
- 区分母材、焊材、熔敷金属与热影响区
- 注明焊接或钎焊工艺、热输入及后处理
- 明确扩散氢、总氢或其他元素指标
- 标注接头几何、目标截面与验收方法
设备与配套采购条目
| 仪器类型 | 配置表需单列的内容 |
|---|---|
| 火花直读光谱仪 | 区分金属基体程序、目标元素范围、标样与制样设备，将氩气条件和激发样品尺寸写入需求。 |
| 碳硫、氧氮氢与扩散氢 | 碳硫、氧氮氢与扩散氢分开列项，注明提取定义、气源、坩埚、助熔剂及代表性样品。 |
| 扫描电子显微镜 | 电子源、探测器、样品台、制样设备分别核对；EDS 等分析附件及软件许可独立列项。 |
| X 射线衍射 XRD | 分别列出光源、测量几何、探测器、样品台、数据库与分析软件；原位或薄膜附件单独计项。 |
| 热分析与导热 | 先区分 DSC、TG/STA、TMA、DMA 或导热任务，再分别列出温区、气氛、夹具、坩埚和校准材料。 |
关联检测方法
关联的检测设备
常见问题
ONH 测到的总氢能直接换成扩散氢吗？
不能。两者定义、提取条件和试样流程不同，应按目标规范分别选择方法。
焊缝 EDS 成分正常，就能判断没有焊接问题吗？
不能。孔隙、裂纹、组织、残余应力和接头力学表现还需相应证据。
钎料 DSC 熔融温区合适，就说明实际钎焊一定成功吗？
不能。润湿、表面状态、间隙、气氛和工艺都影响接头，需结合实际连接验证。
