检测项目和设备清单
| 检测项目 | 设备类别 | 型号资料 |
|---|---|---|
| 固体合金元素组成 | 火花直读光谱仪 ↗ | Q4 TASMAN · Labspark 750 |

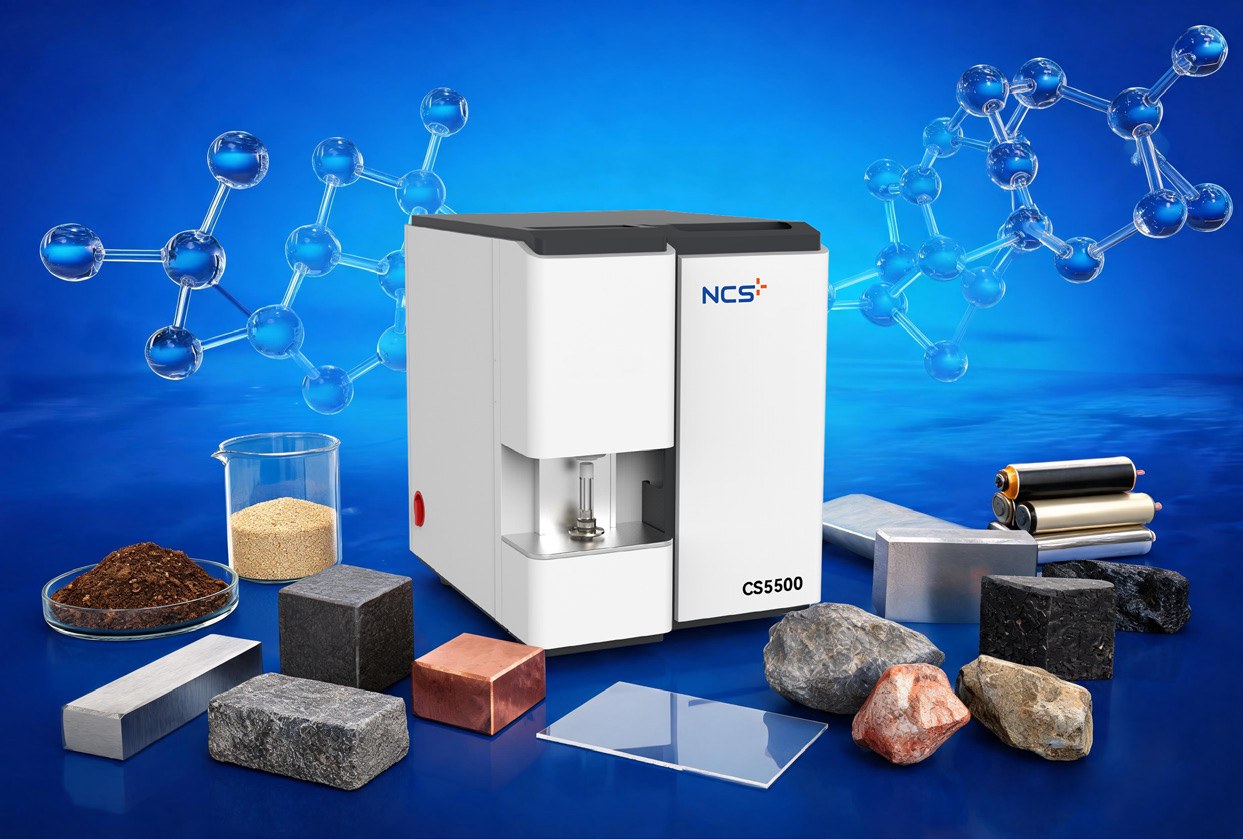

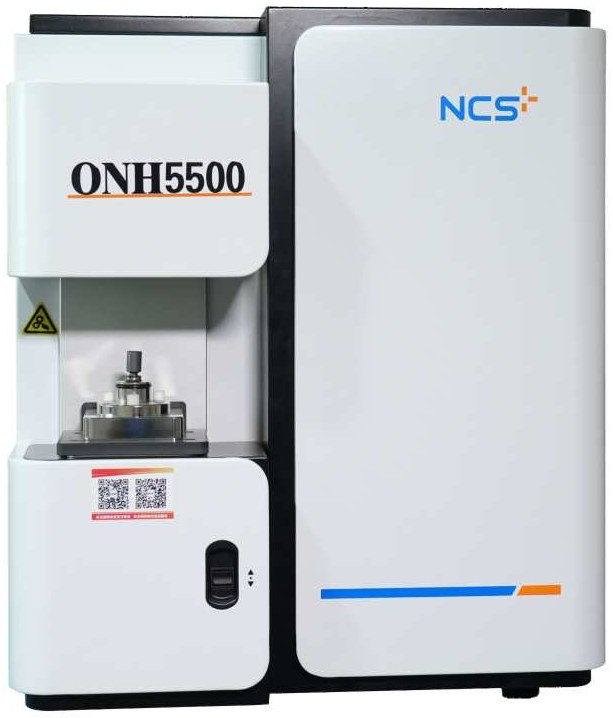

| 碳硫、氧氮氢含量 | 碳硫、氧氮氢与扩散氢 ↗ | CS844 · ONH836 |
| 颗粒及截面形貌 | 扫描电子显微镜 ↗ | TM4000 II / TM4000Plus II · FlexSEM 1000 II |
| 物相与晶体结构 | X 射线衍射 XRD ↗ | D6 PHASER · D8 ADVANCE |
相关检测标准
国际标准
- ASTM E1019-24 · 钢、铁、镍及钴合金中碳硫氮氧的测定 ↗不包含氢，也不适用于所有金属基体。
按材料与工艺环节深入
碳钢、结构钢与合金钢分析
连接炉前成分、碳硫复核、洁净度与表面状态
查看检测路径 ↗铸铁成分与石墨组织分析
白口成分样、总碳和原始石墨组织分别取证
查看检测路径 ↗不锈钢牌号与关键元素复验
区分 Cr、Ni、Mo 牌号依据与碳氮等控制要求
查看检测路径 ↗工具钢与高速钢分析
将高合金成分、碳化物与热处理状态相互核对
查看检测路径 ↗电工钢成分、组织与磁性能检测路径
硅钢元素分析与磁损测量各自承担不同结论
查看检测路径 ↗铝及铝合金成分、氢与夹杂分析
轻元素、熔炼氢和局部缺陷分别验证
查看检测路径 ↗镁及镁合金成分与缺陷分析
镁基校准、低含量杂质和表面氧化各有检测边界
查看检测路径 ↗铜及铜合金成分、氧与夹杂分析
铜基校准、氧含量与导电性能分别建立证据
查看检测路径 ↗钛及钛合金成分与间隙元素分析
把氧氮氢、碳、合金元素和相组成分别测清
查看检测路径 ↗锌、锡、铅及低熔点合金分析
成分、焊料熔融行为与镀层结构分开判断
查看检测路径 ↗贵金属成分、镀层与本体代表性分析
区分表面读数、层结构与整件贵金属含量
查看检测路径 ↗难熔金属与其合金分析
围绕氧氮碳、烧结状态与晶相建立方法
查看检测路径 ↗高纯金属杂质与纯度评价
按杂质清单、空白和报告边界组织超痕量分析
查看检测路径 ↗非晶与纳米晶合金表征
以衍射、晶化热效应和显微证据核对结构状态
查看检测路径 ↗镍基、钴基高温合金分析
从多元素成分和气体杂质，衔接析出相、氧化与服役验证
查看检测路径 ↗高熵与多主元合金分析
先验证复杂基体成分，再连接物相、偏析与性能
查看检测路径 ↗金属间化合物与形状记忆合金
区分相变热效应、结构变化与真实功能循环
查看检测路径 ↗稀土金属与永磁材料分析
把杂质、物相与组织分析，同磁性能测试分别建立
查看检测路径 ↗金属基复合材料与增强相界面
区分基体、增强相、孔隙和界面，再比较整体性能
查看检测路径 ↗金属粉末、粉末冶金与增材制造
连接新粉、回用粉和成形件的成分、形貌与孔隙证据
查看检测路径 ↗焊接、钎焊与连接材料
区分母材、填充材料、焊缝与热影响区的检测任务
查看检测路径 ↗热处理、表面改性与涂层质量
把相组成、层结构、局部力学与服役表面分开测量
查看检测路径 ↗废旧金属回收、分选与再生原料
把现场筛查、批次取样和关键元素复验串联起来
查看检测路径 ↗金属失效分析与质量异常排查
围绕假设组织成分、断口、物相和工况证据
查看检测路径 ↗金属碳硫与氧氮氢分析
按元素、提取过程和含量范围分别配置
查看检测路径 ↗合金火花直读光谱选型
从基体程序和制样质量，走到炉前与成品判定
查看检测路径 ↗金属显微形貌与物相分析
将 SEM 局部信息与 XRD 结构信息放回材料问题
查看检测路径 ↗检测任务、方法与边界
| 要解决的问题 | 相关检测方法 | 必须核对的边界 |
|---|---|---|
| 炉前合金调整 | 适配基体 OES | 取样、冷却与制样影响代表性 |
| 碳硫氧氮氢控制 | CS / ONH 分项验证 | 总量变化不能唯一解释缺陷来源 |
| 夹杂与局部孔洞 | SEM；按配置 EDS | 局部截面不代表整件内部 |
| 物相或热处理后结构 | 适配 XRD | 物相不是完整化学含量 |
| 铸件内部完整性 | 补充规定的无损与力学检测 | 相关完整系统未列入当前目录 |
检测流程和关键条件
把取样加入工艺记录
对每个炉前试样记录取样时间、炉批、位置、冷却和表面处理，并与加料或调整动作对应。含孔洞、偏析或不平整试样应按方法处理和复核，不能用一次不稳定激发读数直接触发工艺修改；成品样还需独立核对代表性。
组织成分反馈与复核

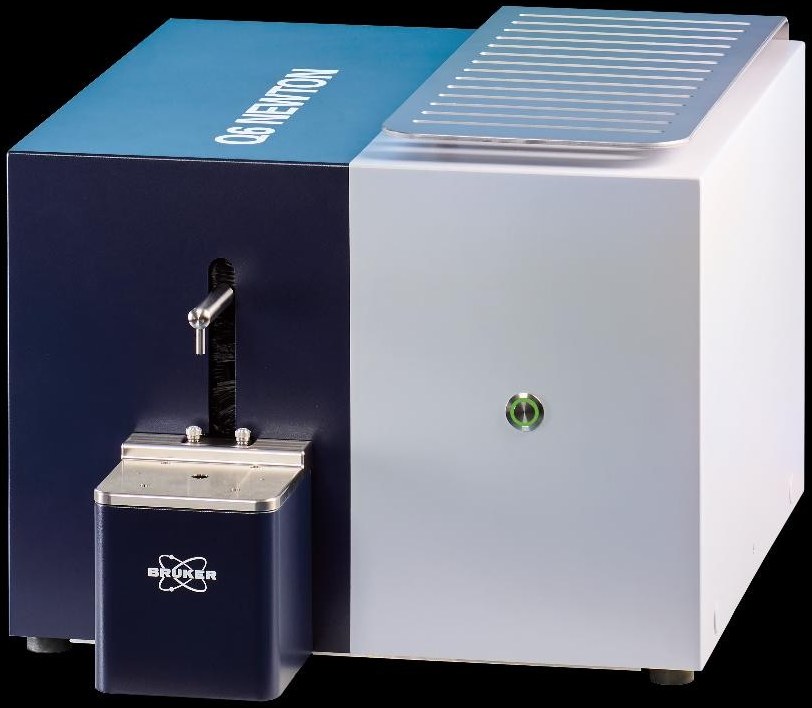

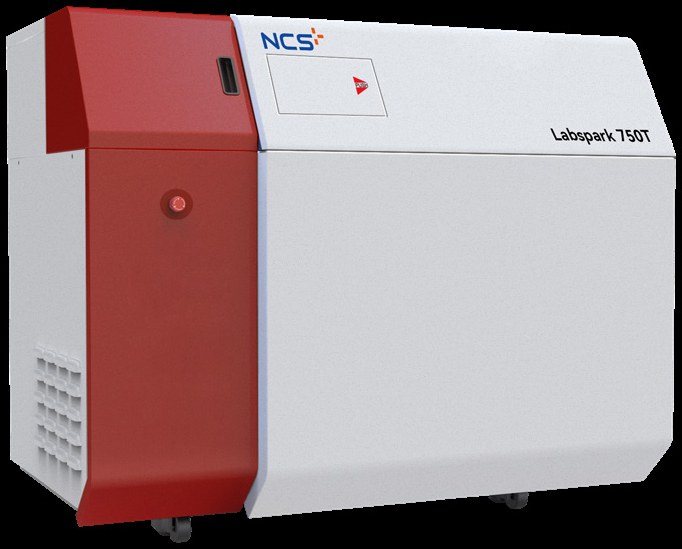

Q4 TASMAN、Q6 NEWTON、Labspark 750 或 M5000 系列可用于核对相应金属基体与分析程序，实际配置须通过试样和标准物质验证。日通量应计入取样、制样、校正和异常复测，不能只依据单次曝光或分析时间安排炉前节拍。异常批次还需保留原始试块与复验记录。
按缺陷假设补充分析
需要碳硫或氧氮氢时分别核对 CS 与 ONH 的试份及提取方法；出现孔洞或夹杂时，以适配 SEM 截面和 EDS 配置提供局部证据。总氧或总氢变化不能单独证明某个孔洞形成机制，应同时检查浇注、补缩、熔体处理与取样信息。
将炉前数据与铸件质量闭环
将成品关键位置的化学、组织和缺陷结果与炉前记录对照，必要时补充适配 XRD 物相研究。铸件内部完整性、凝固过程或机械性能需要规定的无损、工艺与力学方法；目录中的实验室热分析不等于已具备铸造热分析和整件验收系统。
选型前准备的信息
- 明确合金基体、炉批与炉前控制点
- 描述取样、冷却、制样及允许反馈时间
- 区分气孔、缩孔、夹杂与偏析假设
- 约定成品复验和异常结果处置流程
设备与配套采购条目
| 仪器类型 | 配置表需单列的内容 |
|---|---|
| 火花直读光谱仪 | 区分金属基体程序、目标元素范围、标样与制样设备，将氩气条件和激发样品尺寸写入需求。 |
| 碳硫、氧氮氢与扩散氢 | 碳硫、氧氮氢与扩散氢分开列项，注明提取定义、气源、坩埚、助熔剂及代表性样品。 |
| 扫描电子显微镜 | 电子源、探测器、样品台、制样设备分别核对；EDS 等分析附件及软件许可独立列项。 |
| X 射线衍射 XRD | 分别列出光源、测量几何、探测器、样品台、数据库与分析软件；原位或薄膜附件单独计项。 |
关联检测方法
关联的检测设备
常见问题
炉前 OES 成分合格，铸件就一定合格吗？
不能。凝固、气体、夹杂、偏析和后续处理等仍可能影响质量，需要成品及工艺对应的检验。
氧氮氢测得偏高，就能确定气孔根因吗？
不能直接确定。还需要取样保存、缺陷形貌、工艺记录及其他可能原因的证据。
实验室 DSC 可以直接代替所有铸造热分析吗？
不能。两类测试的试样尺度、工艺目的和系统配置不同，应按凝固监控或材料热分析的实际目标分别选型。
